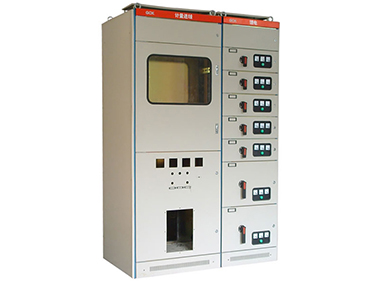

GCL 低壓抽出式開關柜

產品型號及含義

概述　　GCK、GCL系列低壓抽出式開關柜是我公司根據廣大用戶的需求而設計的，具有結構先進，外形美觀，電氣性能高，防護等級高，安全可靠，維護方便等特點，是冶金、石油、化工、電力、機械，輕紡等行業低壓供電系統理想的配電裝置。被國家列為兩網改造推薦產品和第九批節能產品。

使用環境條件a.海拔高度不超過2000米b.周圍空氣溫度不高于＋40℃，并且24h內其平均溫度不高于＋35℃，周圍空氣溫度不低于－5℃。c.大氣條件：空氣清潔，相對溫度在溫度為＋40℃時不超過50％，在溫度較低時允許有較高的相對溫度，例如＋20℃時為90%。d.沒有火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震場的場所。e.與垂直面傾斜不超過5。f.控制中心適應于以下溫度的運輸和儲存過程，－25℃～＋55℃，在短時間內（不超過24h)不超過＋70℃。g.如上速使用條件不能滿足時，應由用戶在訂貨時向我廠提出，協商解決。

主要技術參數

a.額定絕緣電壓：660vb.額定工作電壓：380v 660vc.輔助電路額定電壓：AC 220v 380v DC 110v 220vd.使用頻率：50～(60)Hze.額定電流：水平母線<3150A　　垂直母線630A、800Af.額定短時耐受電流：105KA/1s　中性母線30KA/1sg.額定峰值電流：105Ka/0.1s,50KA/0.1sh.功能單元（抽屜）分?jǐn)嗄芰Γ?/span>50KA（有效值）i.外殼防護等級：IP30、IP40j.母線設置：三相四線制、三相五線制k.符合標準：IEC-439　BS5486　VDE0660、GB7251、NEMAIC2-322,JJB/T9661m.操作方式：就地、遠方、自動
