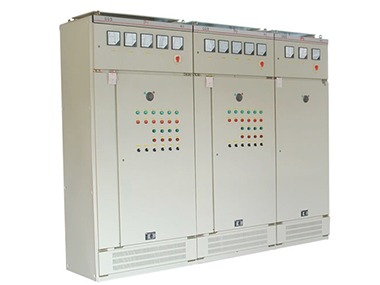

GGD 低壓配電柜

用途:

GGD型低壓固定式成套開關柜適用于發電廠、變電站、廠礦企業等交流50Hz、額定工作電壓為400V，額定工作電流至3200A的配電系統，作為動力、照明及配電設備的電能轉換、分配與控制之用。

執行標準:

本產品符合GB7251.1-1997《低壓成套開關設備和控制設備》的要求。

結構特點：

1、框體采用組合柜的形式，構架用8MF冷彎型鋼局部焊接組裝而成，其型材的二側面分別有模數為20mm 和100mm安裝孔，使得框架組裝靈活方便。

2、 GGD柜按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體外形和各部分的分割尺寸，是整柜美觀大方、面目一新。

3、柜體上下兩端均有不同數量的散熱孔，當柜內電器元件發熱后，熱量上升，通過上端槽孔排出，而冷風不斷地由下端槽孔補充進柜，使密封的柜體自下而上形成一個自然通風道，達到散熱的目的。

4、柜門用轉軸式活動鉸鏈與構架相連，安裝、拆卸方便。門的折邊處均有一根山型橡塑條，關門時門與構架之間的嵌條有一定的壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。

5、柜體的頂蓋在需要時可拆卸，便于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。

6、柜體的防護等級為IP30，用戶也可根據使用環境的要求在IP20～IP40之間選擇。

使用條件:

a、周圍空氣溫度不高于+40℃，不低于-5℃。24h內的平均氣溫不得高于+35℃。

b、戶內安裝使用，使用地點的海拔高度不得超過2000M。

c、周圍空氣相對濕度在最高溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度。（例如+20℃時為90%）應考慮到由于溫度的變化可能會偶然產生凝露的影響。

d、設備安裝時與垂直面的傾斜度不超過5%。

設備應安裝在無劇烈振動和沖擊的地方，以及不足使電器元件受到腐蝕的場所。

e、用戶有特殊要求時可與制造廠協商解決。

產品出廠配備:

制造廠供貨時提供下列文件及附件

◇裝箱清單

◇使用說明書

◇出廠試驗報告

◇有關電器圖紙

◇柜門鎖匙，操作手柄及合同單規定的備品備件。

客戶訂貨須知:

◆產品的全型號（包括主電路方案號和輔助電路方案號）

◆主電路系統組合順序圖

◆輔助電路電氣原理圖

◆柜內元器件清單

◆其它與產品正常使用條件不符的特殊要求
