XM 總制開關配電箱

1.用途

  XM-31配電板適用交流頻率50Hz，額定工作電壓400V/230V，其最大總輸入電流不超過100A，單個電路輸出電流不大于63A的單相三線或三相五線系統中作為照明配電、過載、短路保護之用。該配電板廣泛用于工礦企業、高層建筑、住宅、商業網點等場所。

2.執行標準

 產品符合 GB7251.1-1997 《低壓成套開關設備和控制設備 第一部分：型式試驗和部分型式試驗成套設備》和GB7251.3-1997 《低壓成套開關設備和控制設備 第三部分：對非專業人員可進入場地的低壓成套開關設備和控制設備——配電板的特殊要求》的要求。

 3.使用條件

    周?chē)諝鉁囟葹?/span>-5℃～+40℃，且24h的平均值不超過+35℃；

    安裝地點的海拔不超過2000m；

    空氣相對濕度在最高溫度為+40℃時不超過50％；在較低溫度下可以有較高的相對濕度，最濕月的月平均最低溫度不超過+25℃，該月的月平均最大相對濕度不超過90％，并考慮因溫度變化發生在產品表面的凝露；

    污染等級3；

    運輸和存儲過程中的溫度可在-25℃～+55℃范圍之間，在短時間內(不超過24h)溫度可達到+70℃。

4.結構特點簡介

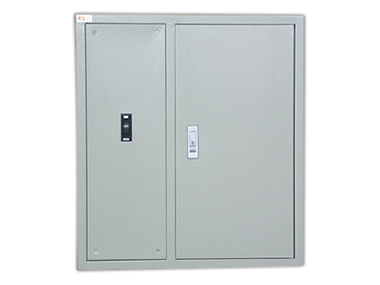

     主要結構由底箱、前框、門等組成。底箱、前框采用冷軋鋼板彎制、焊接而成；有明裝和暗裝兩種形式。門可根據用戶的需要采用不銹鋼或冷軋鋼板制成，外表面經噴塑處理。箱內開關均凸出安裝，操作方便，外部面板采用透明玻璃窗，可觀察開關分合狀態。底箱上下兩面視進、出線的情況設有進出線裝置，并根據回路的數量可設置單排或雙排結構。該配電箱有懸掛式或嵌入式兩種安裝方式。
